Ковш горнодобывающей машины - конструктивный элемент, работающий в зоне максимальных эксплуатационных напряжений. На протяжении всего цикла добычи - внедрения в забой, захвата, уплотнения массива, подъема, транспортировки и выгрузки - на него действует комплекс абразивных, ударных и усталостных нагрузок, сопровождаемых высокими контактными давлениями и динамическими перегрузками. Именно поэтому для изготовления ковшей критична не только твердость исходного материала, но и структурная однородность, устойчивость к микротрещинообразованию и способность сохранять механические свойства в переменных силовых режимах.

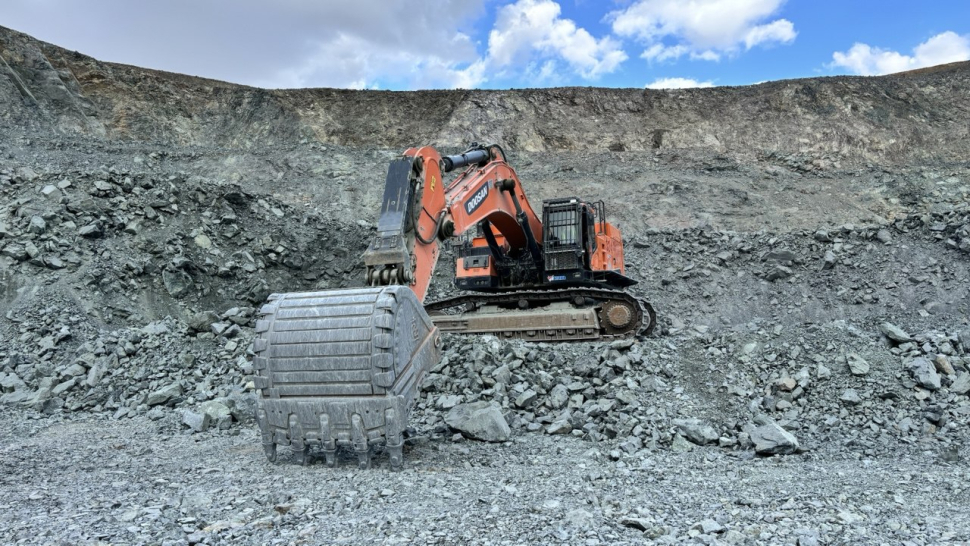

К нам обратился клиент, который занимается производством ковшей 12м3 для карьера с очень твердой породой. Основным сырьем всегда был биметаллический лист - основа ст3 + наплавка карбидом хрома. В момент планирования годовой закупки материалов клиент принял решение попробовать износостойкие листы с целью практического сравнения с биметаллическими. Вышел с поиском на рынок и обратился к специалистам ООО “ГТО”.

Что мы сделали и чем аргументировали свое предложение:

• проанализировали особенности эксплуатации ковшей 12 м³ на месторождении с высокой абразивностью породы;
• подобрали износостойкий лист Quard 450 толщиной 20 мм как инженерно обоснованную альтернативу биметаллу;
• провели анализ поведения материалов и подтвердили преимущества Quard 450 в реальных условиях работы;
• сопроводили внедрение и помогли разработать новые технические решения под этот материал.

Испытание практикой: сравнение Quard 450 и биметалла в точке «высыпа»

Техническая специфика износа ковша, которую важно понимать для правильного выбора материала:

• абразивное изнашивание: микрорезание и микропластическая деформация, когда крупные минералы воздействуют как резцы, вырывая частицы металла. В пассивной зоне проявляется усталостная деформация поверхностного слоя, истирание под слоем движущейся породы;
• ударные нагрузки при захвате породы и локальные перегрузки: концентрация напряжений у кромок, локальная пластическая деформация;
• усталостное разрушение при циклических нагрузках: каждый цикл «захват-выгрузка» создает усталостные трещины, расслоения, локальные зоны потери прочности.

Опыт эксплуатации на реальном объекте и последующее сравнение:

1. Износостойкая сталь Quard 450 показала равномерный и линейный характер износа: износ развивался без образования локальных очагов разрушения, без точечных деформаций и образования сетки микротрещин. Наблюдалась нормированная глубина абразивной борозды;
2. Биметаллический лист проявил склонность к разрушению по механизму микротрещинной сетки: при внешне низкой скорости износа на поверхности биметалла образовывались микротрещины, снижающие реальный ресурс и создающие «эффект ложной износостойкости»;
3. Износостойкая сталь Quard 450 позволяет прогнозировать остаточный ресурс узла: именно предсказуемость износа дает возможность рассчитывать межсервисный интервал, задавать допустимую глубину износа, моделировать деградацию поверхности.

Объективные причины перехода с биметалла ст3 с наплавкой карбида хрома на Quard 450

Износостойкий лист решает эксплуатационные недостатки традиционных материалов:

• устраняет эффект «слоистого разрушения» наплавки;
• исключает усталостное разрушение вставок в биметалле;
• обеспечивает равномерный износ по площади детали;
• позволяет рассчитывать остаточный ресурс узла;
• повышает общую производительность и безопасность оборудования.

Реальное применение подтвердило:

• в зоне максимального абразивного воздействия Quard 450 работает стабильнее, в процессе эксплуатации не выявлено критических дефектов, характерных для биметалла и наплавки;
• оптимальный баланс Quard по твердости HB 450 и стойкости к износу, а вязкость исключает хрупкий излом при ударных нагрузках;
• преимущества износостойкого листа перед биметаллическим в механической обработке и стабильности свойств в зоне термического воздействия;
• более высокую ударную вязкость износостойкой стали в «горячих» рабочих зонах ковша.

Равномерный характер изнашивания Quard 450 напрямую связан с особенностями его мелкодисперсной мартенситно-бейнитной структуры, которая формируется при контролируемом охлаждении. Такая структура обеспечивает однородность твердости по всей толщине листа, предотвращает остаточные напряжения, обеспечивает равномерное распределение пластической деформации и высокую устойчивость к зарождению усталостных дефектов. Именно однородность структуры Quard 450 не демонстрирует «ступенчатого разрушения» и сколов, характерных для биметаллов и наплавленных слоев. Износ развивается линейно и предсказуемо, что позволяет инженерам закладывать ресурс материала в расчеты без необходимости страховых коэффициентов.

Резюме кейса

Клиент был полностью удовлетворен предложенным нами альтернативным решением и на данный момент все узлы проектируются с использованием износостойкой стали Quard. Кроме того, лист Quard 450 внесен в проектировочную документацию как основной материал для футеровки швов.

Также клиент отметил значимые практические выгоды:

• увеличился ресурс ковша - срок службы узлов в зоне «высыпа» стал заметно длиннее по сравнению с биметаллическими листами;
• существенно сократилось количество незапланированных ремонтов, поскольку Quard 450 не разрушался внезапно и показывал стабильный характер износа;
• уменьшилось количество простоев техники, что снизило эксплуатационные затраты и увеличило фактическую выработку оборудования.

Предложение от ООО «ГТО» для клиентов

Специалисты ООО «ГТО» готовы изучить проектную документацию и предложить оптимальную марку стали под конкретные рабочие условия. Заказать износостойкие листы Quard с быстрой доставкой на ваш объект можно по форме заказа или по телефону.
